故障存储:8G存储卡  fat32文件系统

故障现象:

这个卡的容量不算大，算是小卡，所以采用FAT32也在情理之中，据客户反映是删除了几条重要的视频文件。

故障分析:

经过分析发现这是一个采用四路（前后左右）鱼眼的摄像头方案，根据经验此类方案基本上碎片化相对严重，因为四个摄像头是同时采集排队写入所以碎片化就很正常了（如图2），摄像头数量越多碎片化越严重。可以看到此卡还有约1.1G的空间（如图1），FAT32删除操作会都会对FAT表或者目录项参数做清0操作，没有表链的情况下使用传统的恢复软件是无法有效定位数据的。

聊下有关鱼眼摄像头方案的优缺点，优点是拍摄范围广（有点像广角的感觉）、画面清晰，用在行车记录仪上可以更大范围获取图像，而缺点就是画面畸变。视频方案就是这样，不可兼得！

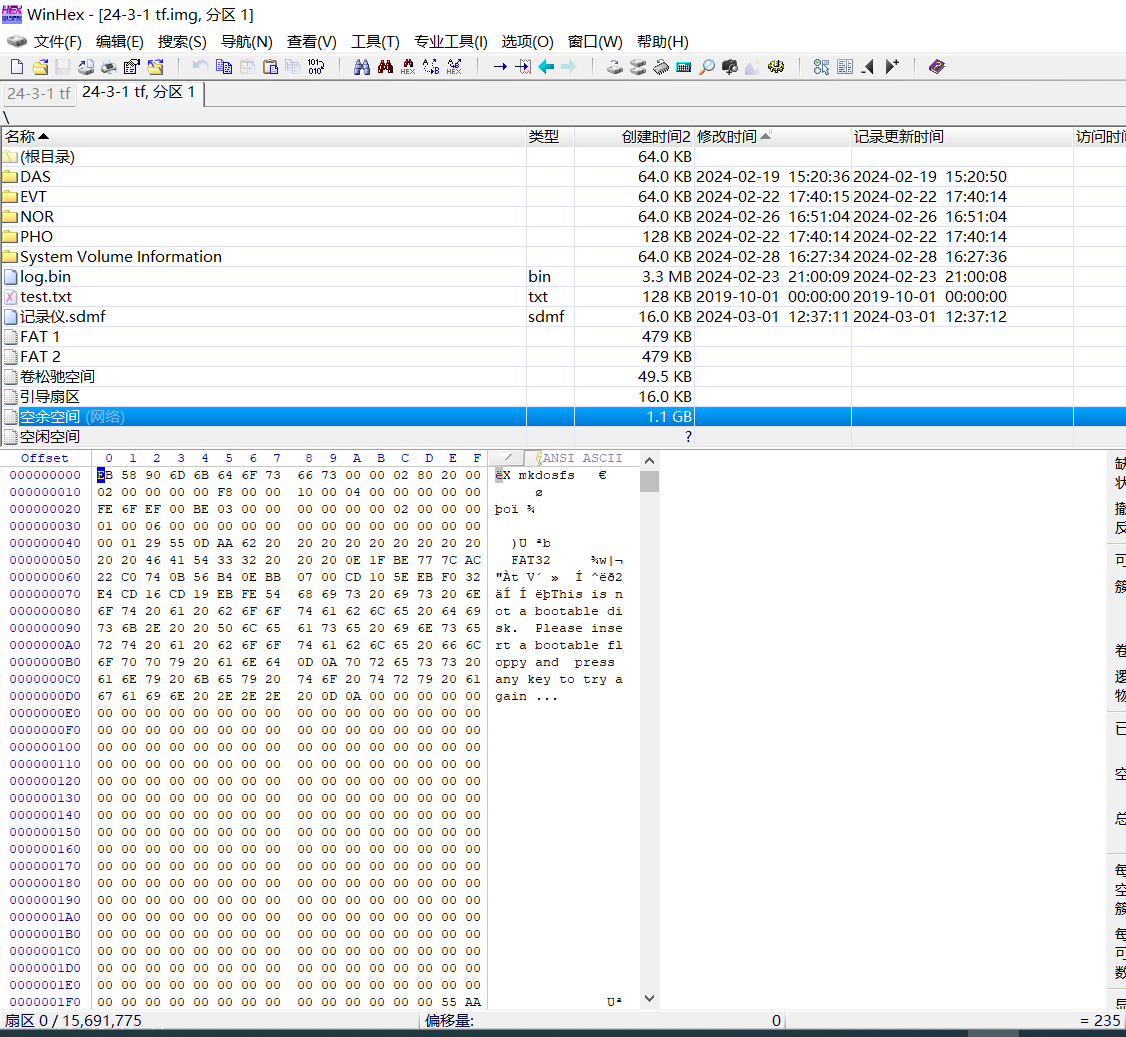

图1：卡上的删除空间为1.1G

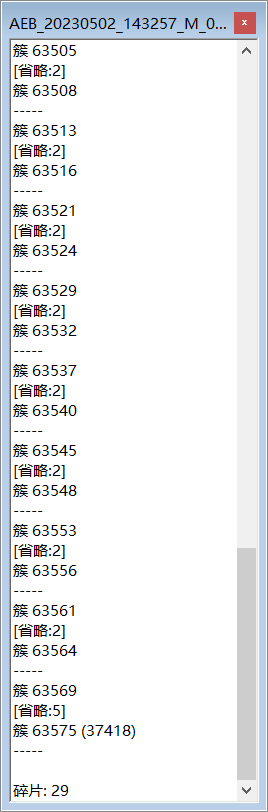

图2：从存在文件上分析碎片化很严重



图3：鱼眼四路摄像头方案

故障处理:

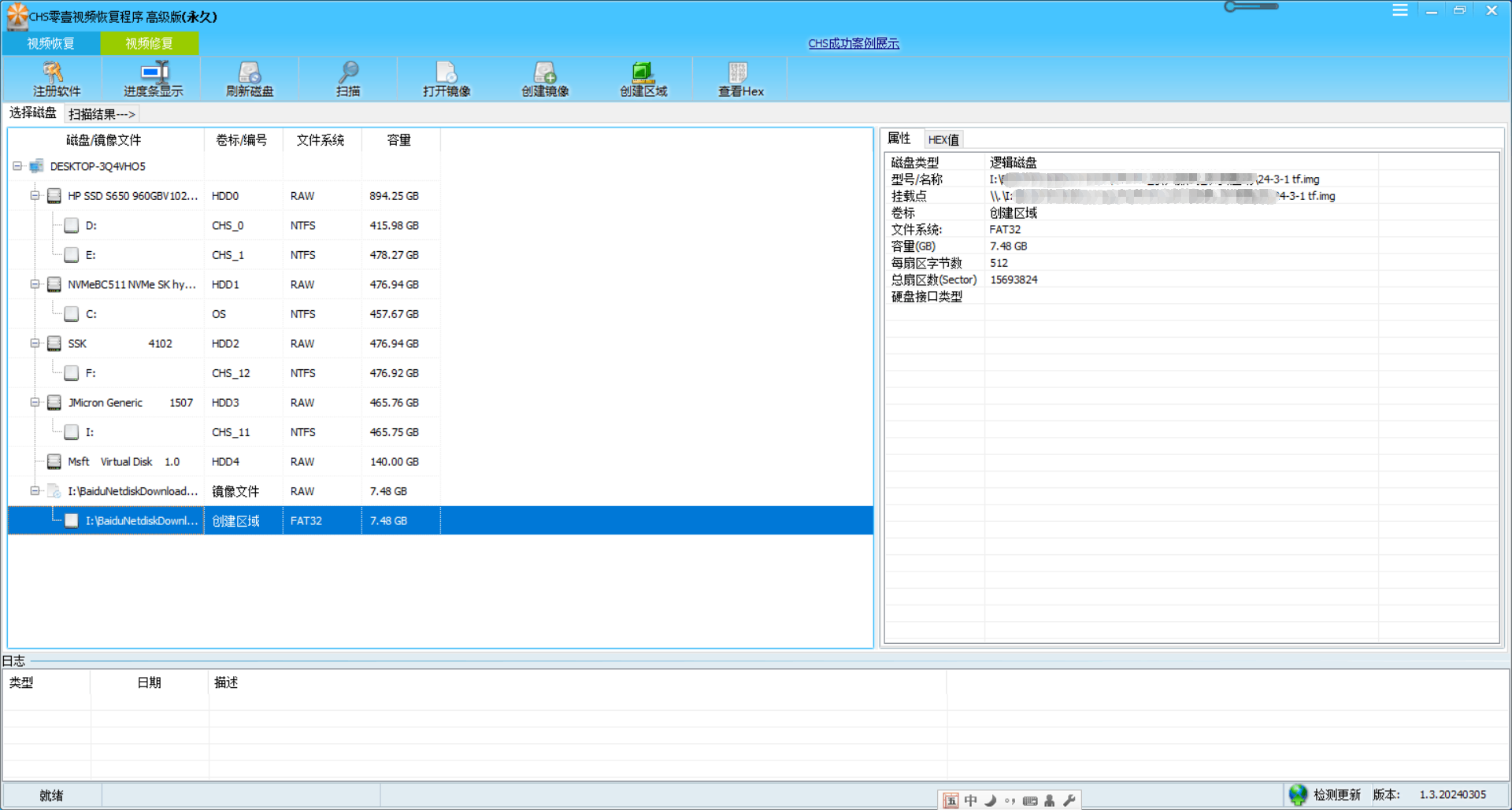

STEP1:此类情况可以使用CHS零壹视频恢复程序高级版扫描，打开镜像文件（或者逻辑盘），选择逻辑盘(逻辑盘是指带文件系统的盘符，RAW的是物理盘),点击右键“扫描”

在文件系统正常的情况下，建议选择逻辑盘，因为文件系统下是以簇或者块为单位操作的，而RAW物理盘则是以扇区为单位，簇/块>扇区更有利于碎片重组时程序做精确判断。

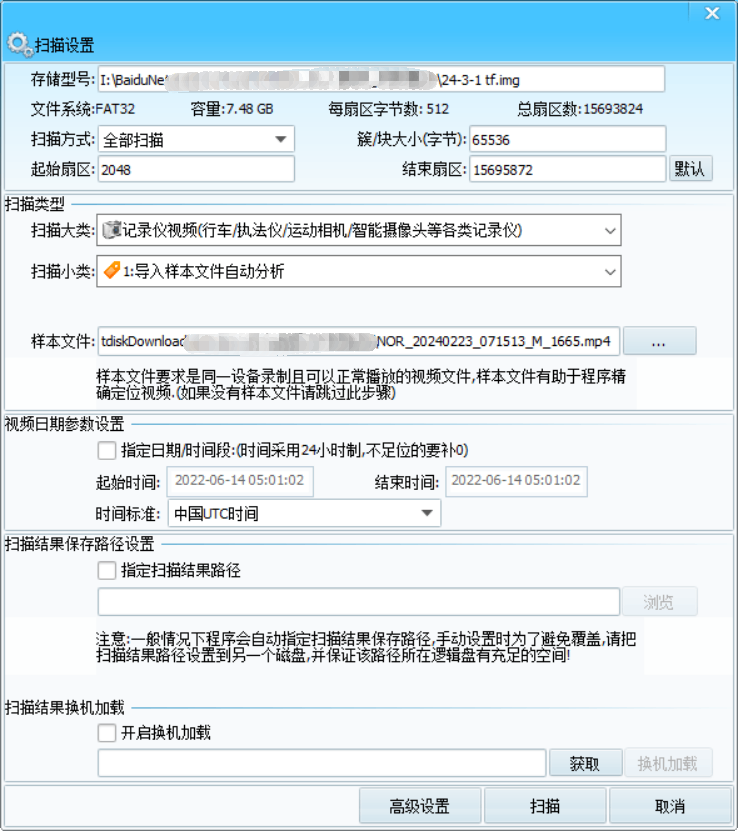

STEP2:直接扫描，扫描大类选择记录仪视频，然后打开样本文件，此时扫描小类会自动切换到“0：导入样本文件自动分析”

强烈建议打开样本文件，程序算法解析样本文件后会建立精确模型有利于前期扫描定位和后期碎片重组。样本文件一定要注意“二同”和“三同”，另外就是传输时一定要压缩，具体公众号搜身“样本文件”查看相应的帖子。



STEP3:等待扫描完成，可以看到程序已经解析并列出了样本文件的一些参数，如类型、拍摄时间、品牌、速率、编码等，所以强烈建议打开样本文件，特别是扫描大容量的存储设备。

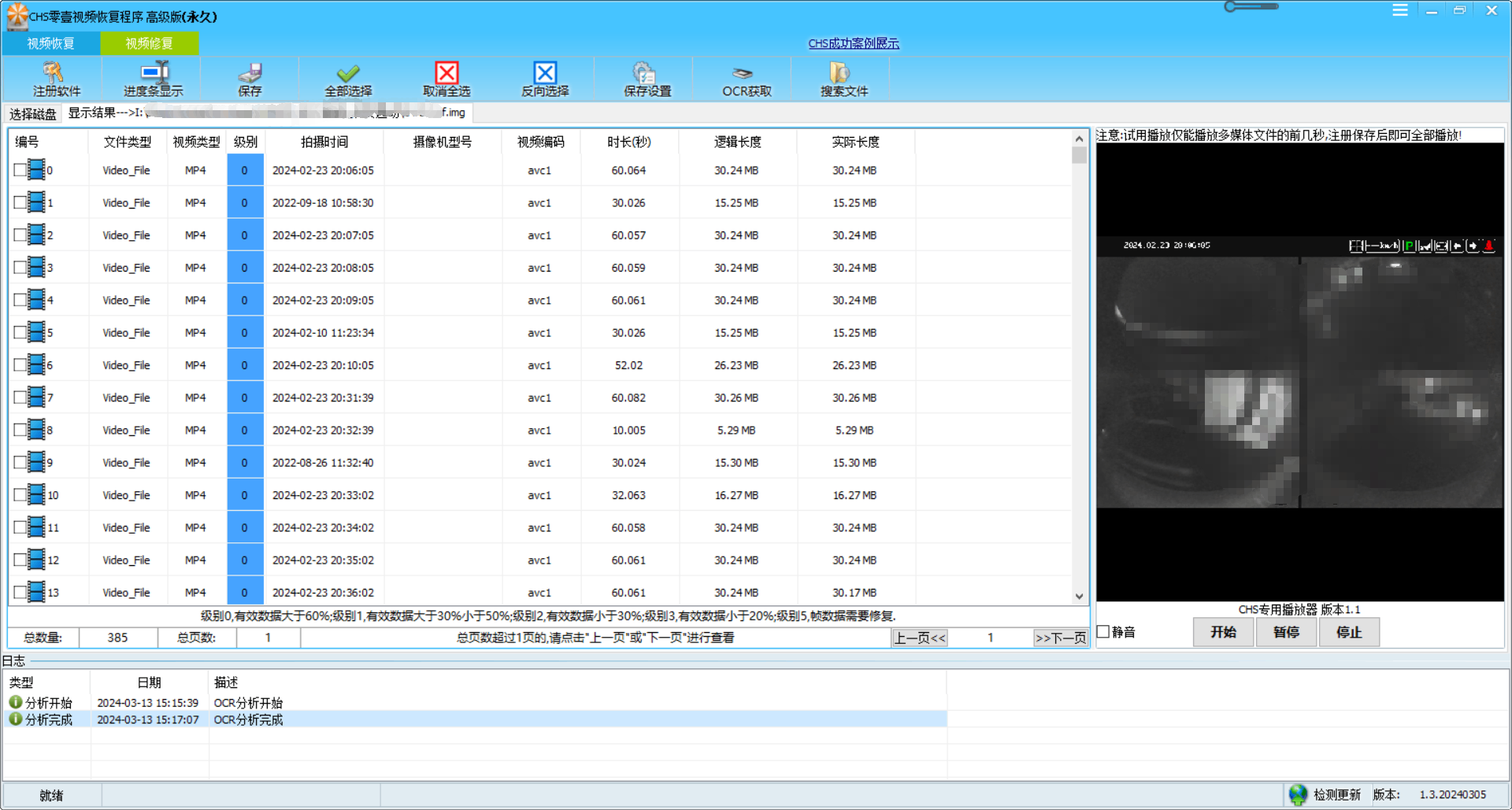

STEP4:查看数据，可以看到程序已经列出了相应的参数，但是会发现拍摄时间都一样，这个原因是由于底层结构并没有记录拍摄时间（QT类并无强制要求大多数厂商会更新拍摄时间），为了方便查找此时需要使用”OCR获取“功能，点击”OCR获取”。

OCR获取：此功能是通过判断主画面中的文字信息并进行OCR识别来达到获取时间信息的目的。

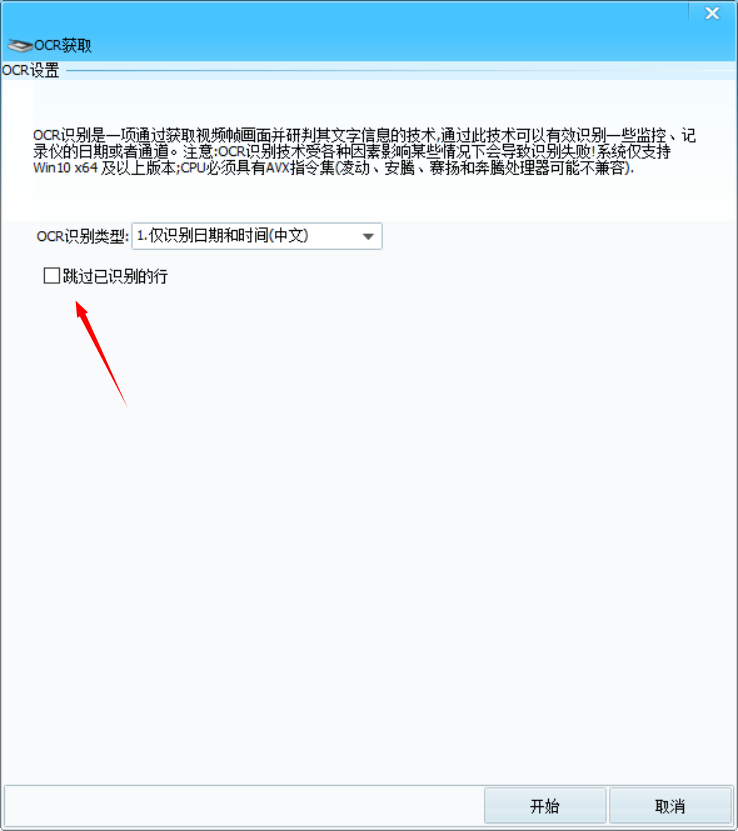

STEP5：因为已经有了时间项，所以要取消”跳过已识别的行”这一项，设置好后点击确定开始OCR。

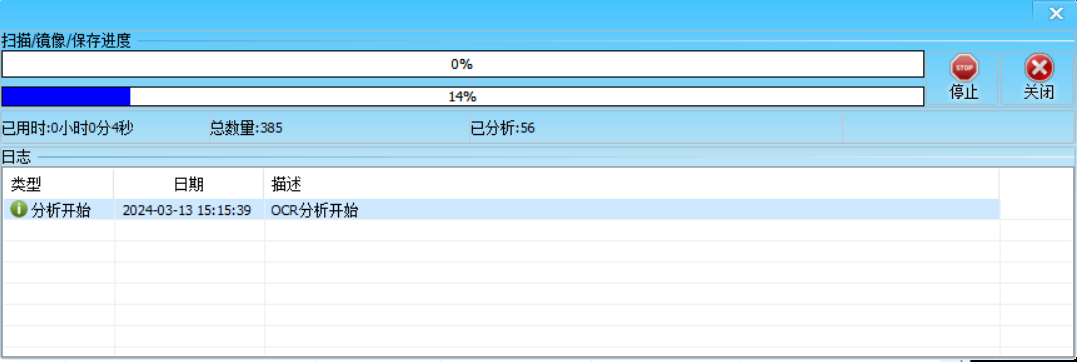

STEP6:等待OCR完成



STEP7:OCR识别完成，可以看到“拍摄时间”中已经有了正确的日期和时间，大大提高了甄别效率。通过和客户对比时间成功找到了需要的三个视频文件，至次恢复工作完成。

这就是长安逸动原厂行车记录仪删除MP4文件的恢复方法，大家在遇到此类问题时，可以和我们联系！
