RED影视级R3D文件变0字节加chkdsk恢复案例
作者:管理员    发布于:2024-01-06 16:06:19    文字:【】【】【
摘要:随着千兆网络普及小型存储也开始越来越多,特别是在专业级影视领域,存储数据要的就是快速和稳定,所以小存储很适合专业级影视这个行业。下面我们来看一个36T的小存储恢复R3D文件的案例。

故障存储:  36T,Exfat文件系统

故障现象:

原始故障为正常使用时发现很多R3D文件长度为0字节,但是后续重启设备时发现有提示修复损坏,所以进行了经典的chkdsk“蹂躏”。

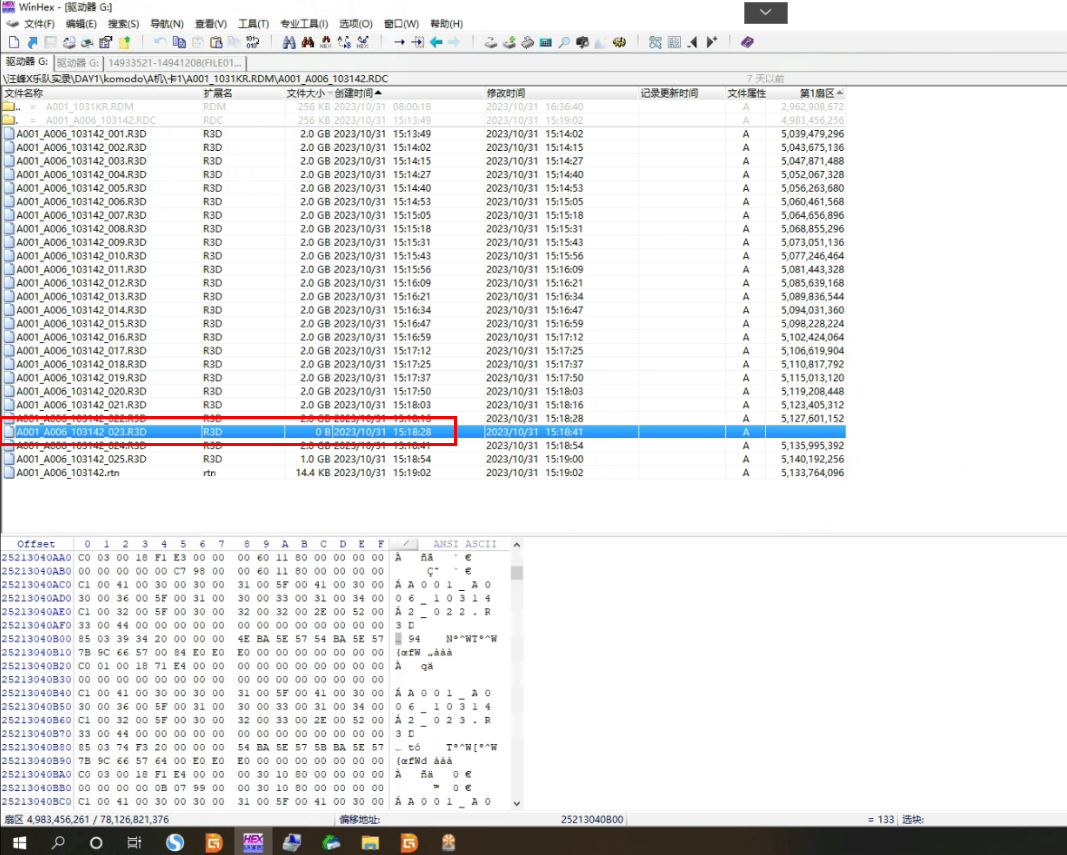

1:变成0字节的R3D文件

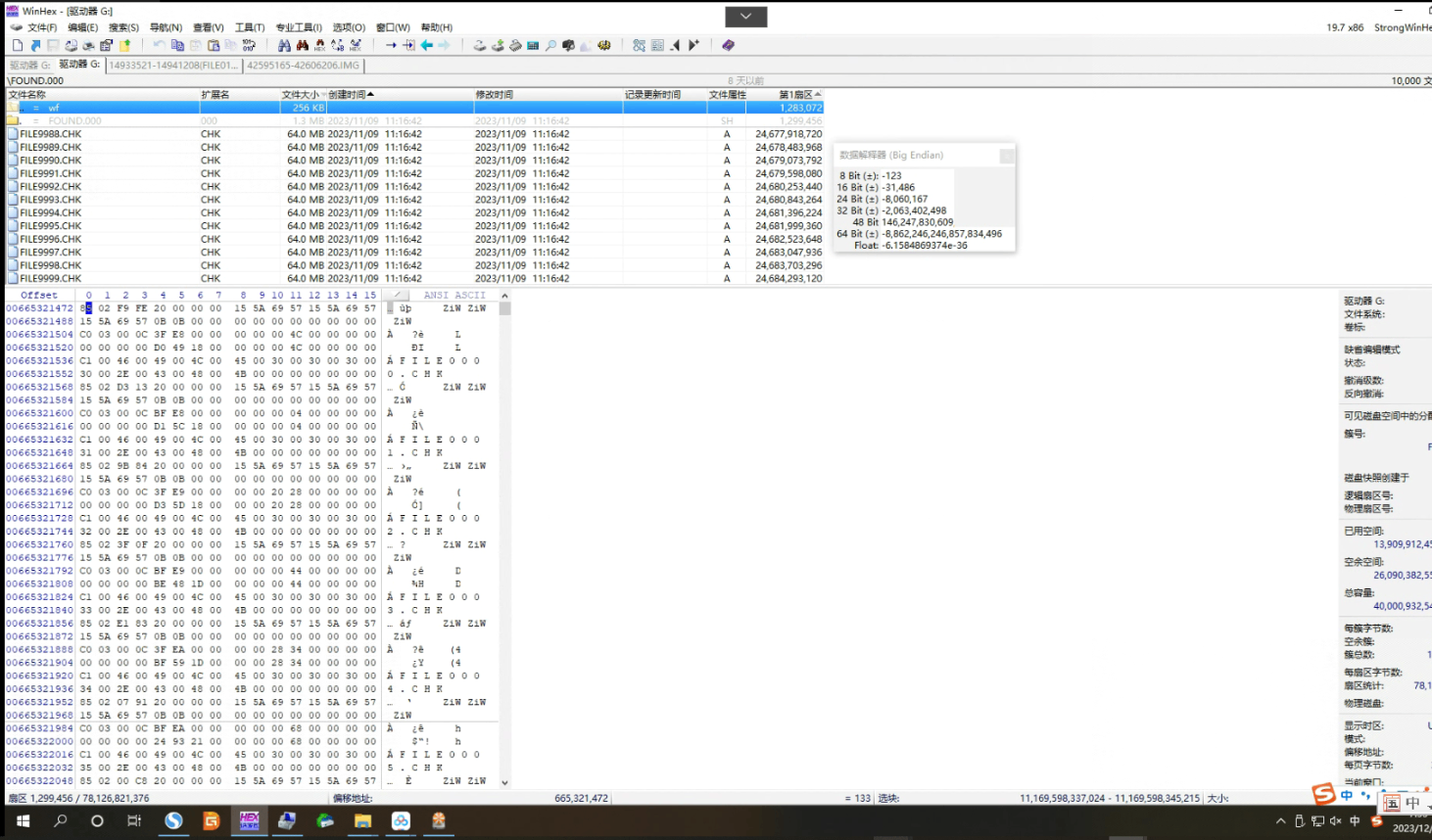

2:CHKDSK生成了大量的FILE****.CHK文件

故障分析:

近期处理了很多exfat变0字节的案例,下边把exfat变0字节的原理和chkdsk原理再次“复制粘贴”下

1、exfat文件系统出错导致文件全部0字节。

   关于exfat之前说过很多次,但是近期使用此文件系统出问题的机率如此频繁,所以我再赘述下。exfat 全称是Extended File Allocation Table File System,扩展FAT文件系统FAT就是之前FAT32中的“FAT”即文件分配表,这个表研究数据结构的人不算陌生,从字面意思就能看出,exfat并非全新的文件系统。微软开发此文件系统的目的是为了应对FAT32无法管理单个超过4G的文件,也是为了弥补NTFS日志型文件系统在闪存等小型存储设备中的不足(一个是默认的簇大小过小,一个是不断的读写日志对闪存是一种损耗)。

exfat在存储时使用两种方式,对文件进行分类:

1、无碎片文件,即连续存放的,通过在exfat目录项中记录首簇指针和长度来获取文件的链表。减少文件系统额外的IO时间,这个算是针对FAT32的升级。

2、存在碎片的文件,即不连续存放的。因为1是一种理想状态,需要各种条件满足才能达到,但是更多情况下是文件不得不以碎片的形式存在(比如经常删除或者使用空间快要达到上限),这种情况下仍然使用FAT32的FAT表进行文件的表链记录。目录项中只记录首簇指针和文件大小,通过首簇指针进行FAT表跳转,很熟悉的味道,和FAT32一毛一样。

这里不讨论exfat的优劣和传输速度,仅仅一点微软开发exfat初衷是为了解决闪存类的文件系统存储问题,为了弥补NTFS的不足,当然不能说exfat就不能用在非闪存上而是其适用最优对象是闪存类小型存储身设备(如SD卡),

很显然36T存储不在这个最优对象之内。

另外技术分析当文件长度变为0后,首簇指针也清0,通过文件头获取首簇指针跳转FAT表发现其FAT表链也清0了。也就是目录项->FAT表所有环节通通出错,目前尚不清楚这是个例还是仅在大型存储上存在,因为目前以我的经验至少没有发现在闪存类存在此问题,所以不好下结论,只能以“exfat的文件系统结构不适合管理大型存储“来做总结,在这里我们强烈建议如果您是视频从业者,在存储文件要用到微软文件系统时强烈建议”非闪存类的存储设备慎用exfat文件系统“避免因此导致数据出问题。

好了,下边来介绍下R3D文件,此文件是RED影视公司自行开发的高清视频文件,属于是特殊格式。目前暂时没有程序支持,更何况被chkdsk“分割”成各种小碎片的情况。

经过CHS工程师的分析,成功获取R3D的文件结构,并且对其视音频帧进行了深入解析。根据获取的信息进行分析,然后得出结论----R3D文件碎片可以定位也可以重组,剩下的就是根据方案进行程序编写,经过几天的奋战CHS零壹视频恢复程序影视版的程序的内测程序开发成功,剩下的就是直接扫描了。

故障处理:

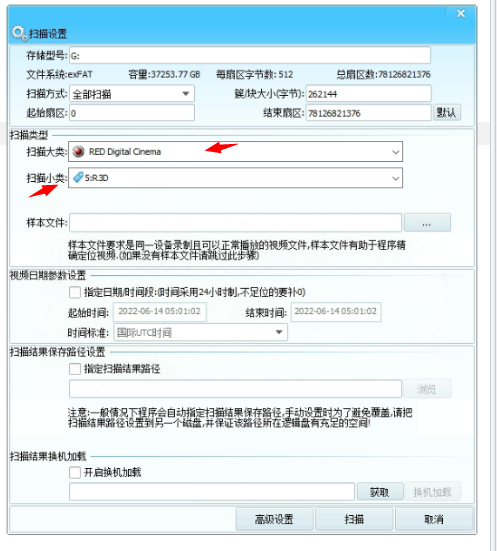

STEP1: 运行CHS零壹视频恢复程序影视版,选择逻辑盘点击右键,点击扫描,大类选择->RED Digtal Cinema,扫描小类->R3D,然后点击“扫描”。

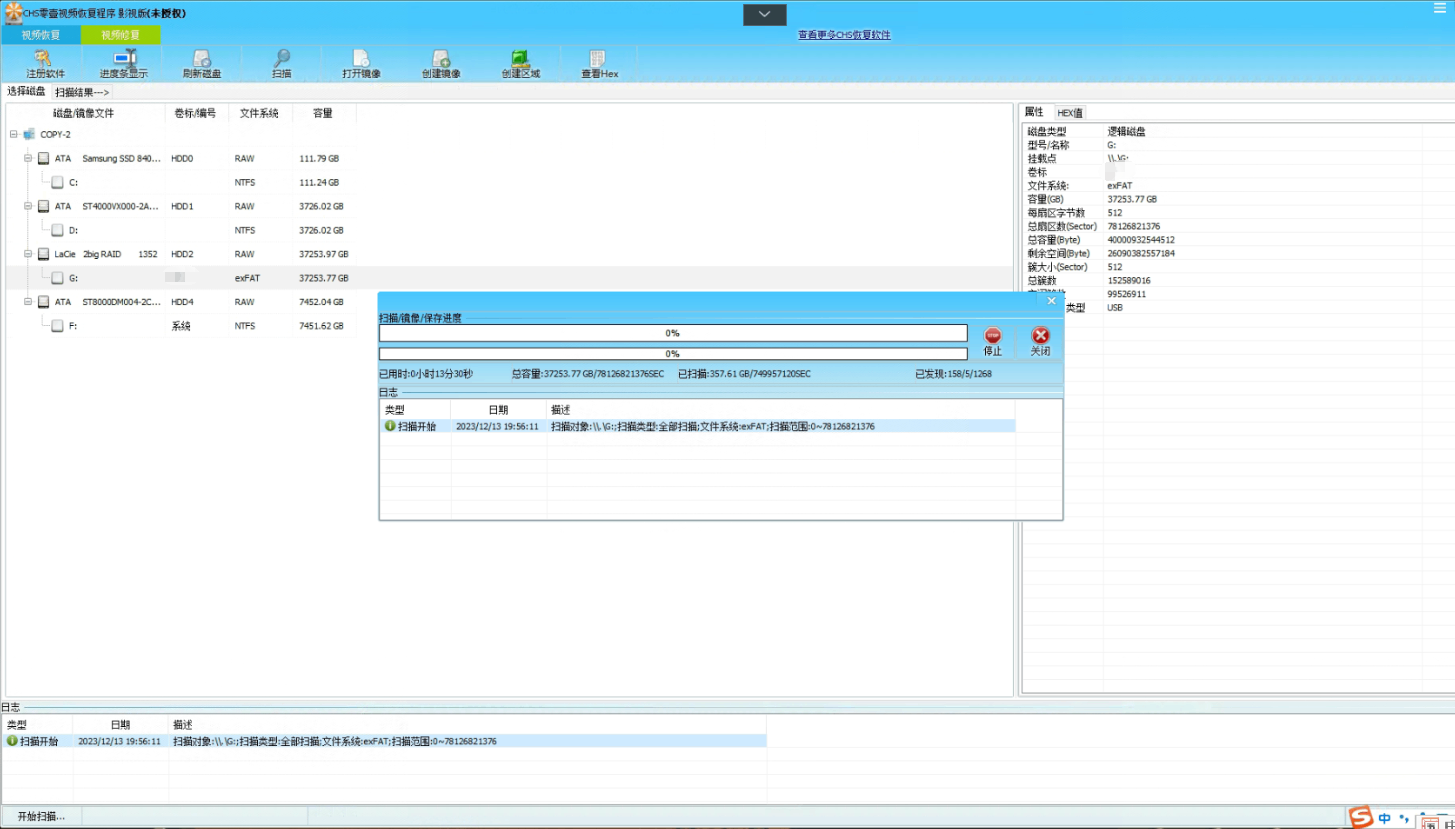

STEP2:等待扫描完成,由于盘比较大,所以可能时间略长。

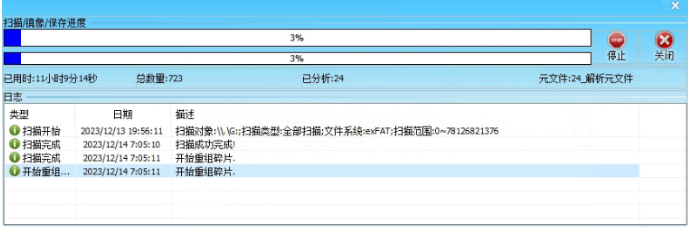

STEP3:经过11小时扫描,开始重组,等待重组完成。

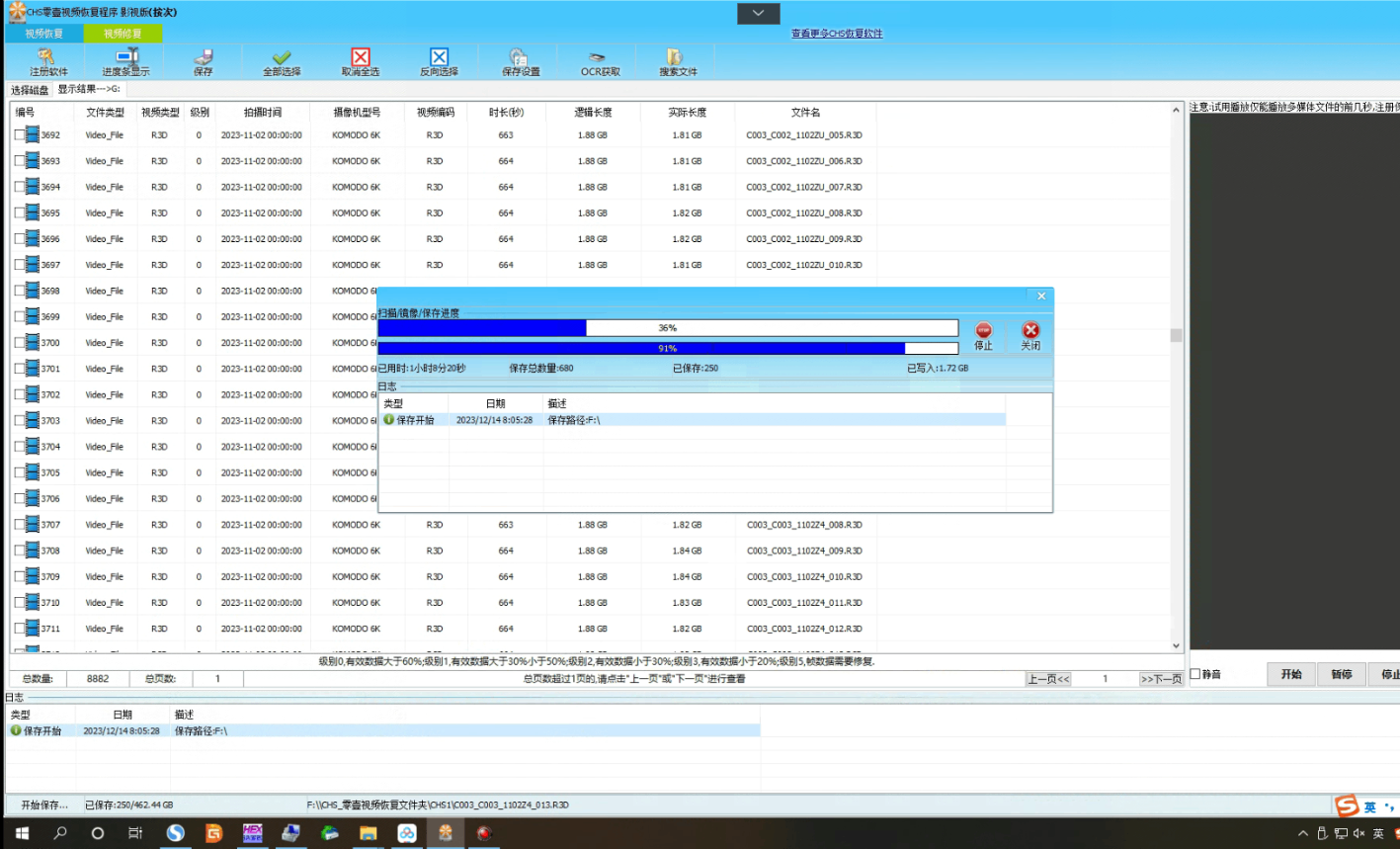

STEP4:查看扫描结果,经过扫描发现有大约14T数据,通过对比文件名发现0字节的数据有大约1.3T,然后保存文件,经过核对文件就是客户所需要的。

R3D使用是专门的RED PLAYER播放器,恢复后的文件可以正常播放、编辑,下图中的画面进行了马赛克处理,至次数据恢复工作完美完成!

这就是RED专业级影视文件R3D文件的恢复方法,大家遇到此类问题可以参考引案例。
